Microestructura de bronces y latones

Bronces

Las aleaciones de CuSnPb, o bronces al Pb, se caracterizan por su excelente comportamiento antifrición, resistencia a altas presiones, corrosión, vibraciones y golpes. Tiene muy buena maquinabilidad y buenas propiedades autolubricantes. Por ello, se recomiendan cuando la lubricación es deficiente. Aplicaciones típicas: bujes y cojinetes con altas cargas, prensas y palas mecánicas, bujes de biela, bombas, motores, industria automotriz y ferroviaria.

El bronce sinterizado se fabrica a partir de polvo. Permite alojar líquido lubricante en el interior de sus poros tras un baño en caliente, lo que le transmite características autolubricantes. Durante la fricción, el calentamiento de la pieza libera parcialmente dicho lubricante. En el enfriamiento de la pieza dicho lubricante es reabsorbido.

Es un material duradero y altamente resistente al desgaste. Se aplica principalmente en cojinetes para motores eléctricos, reductores, cajas de cambio, maquinaria de impresión e industria textil.

Diagrama binario Cu-Sn. Zona de bronces estudiada.
Diagrama binario Cu-Sn. Zona de bronces estudiada.

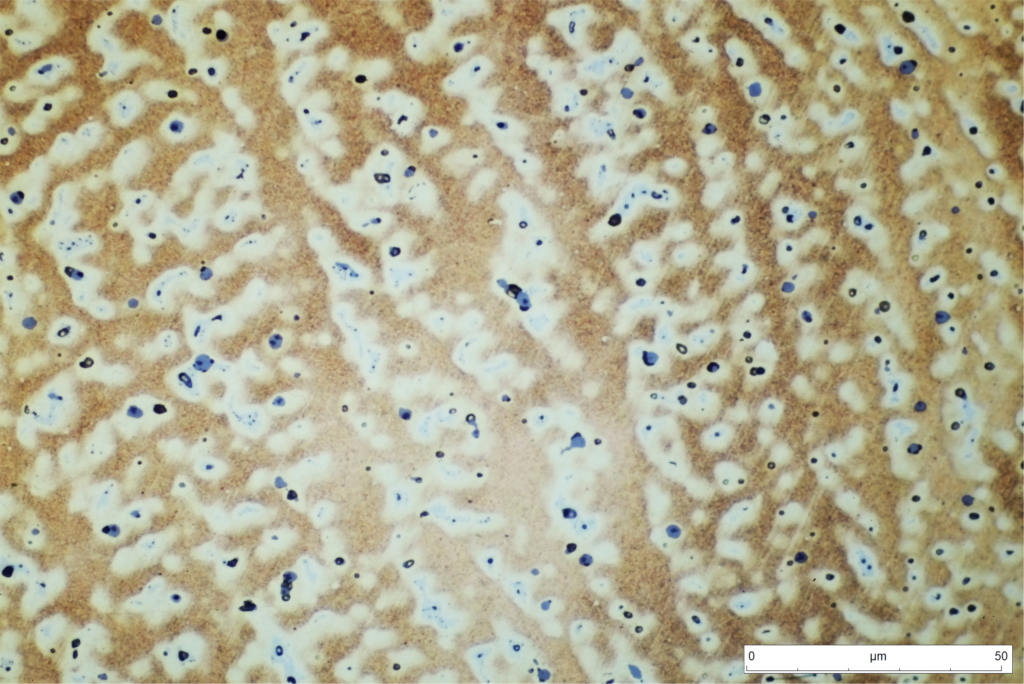

Bronce al Pb, CuSn10Pb10. El Pb, combinado en parte con el Sn, aparece en forma de glóbulos interdendríticos al ser expulsado del líquido durante la solidificación.

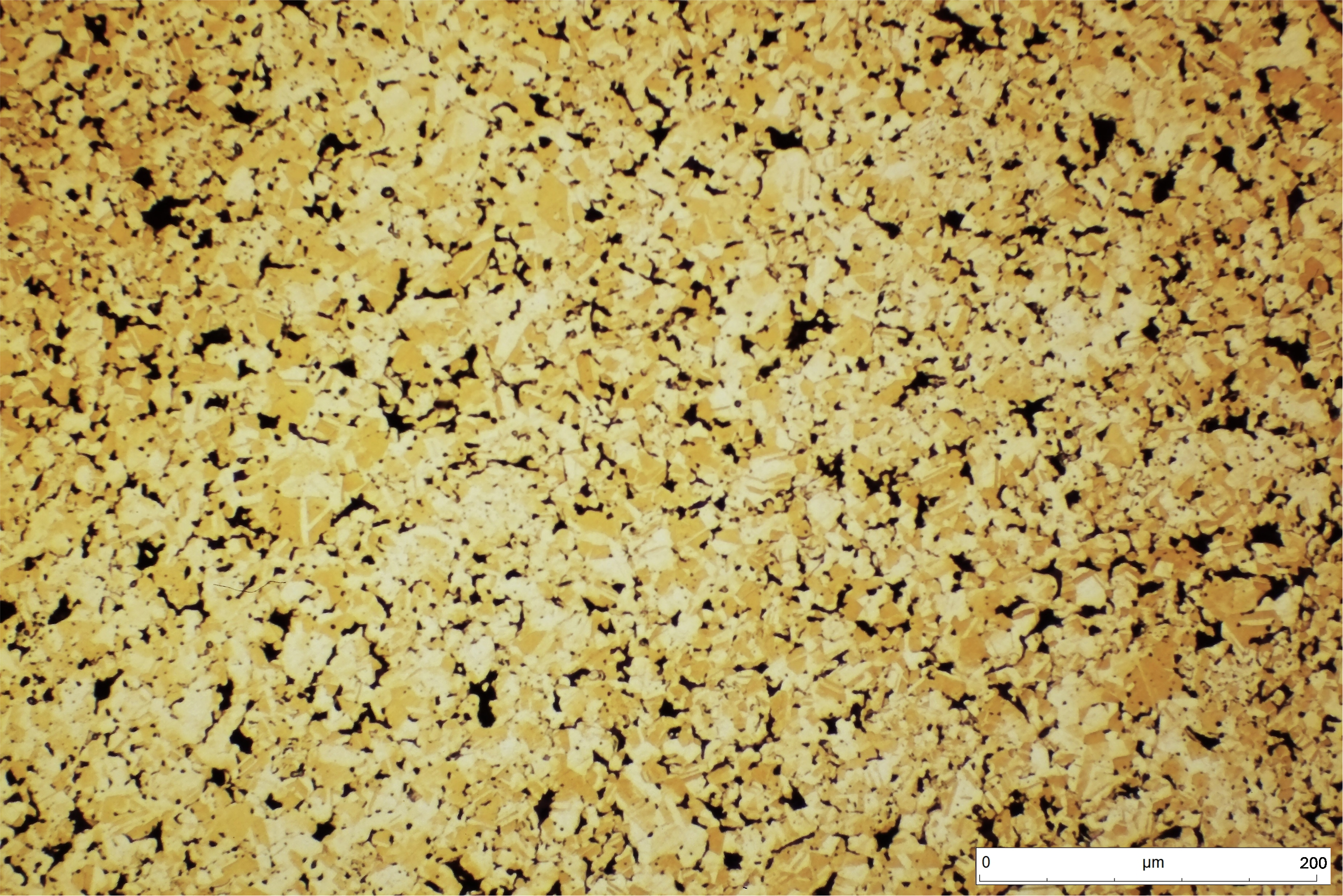

Bronce sinterizado CuSn10. Las partículas sinterizadas sin una total compactación posibilitan la creación de poros donde puede alojarse el lubricante tras un baño en caliente. Durante la fricción, el calentamiento de la pieza libera parcialmente dicho lubricante dotando al material de características autolubricantes. En el enfriamiento, el lubricante es reabsorbido.
Bronce sinterizado CuSn10. Las partículas sinterizadas sin una total compactación posibilitan la creación de poros donde puede alojarse el lubricante tras un baño en caliente. Durante la fricción, el calentamiento de la pieza libera parcialmente dicho lubricante dotando al material de características autolubricantes. En el enfriamiento, el lubricante es reabsorbido.
Detalle de la microestructura anterior, mostrando los paros entre las partículas sinterizadas.
Latones

En las aleaciones CuZnPb, o latones al plomo, el plomo es prácticamente insoluble en el latón, y se separa en forma de finos glóbulos, lo que favorece la fragmentación de las virutas en el mecanizado. El Pb tiende a migrar hacia el límite del grano en forma de glóbulos a medida que se enfría tras la fundición. También el plomo tiene un efecto de lubricante por su bajo punto de fusión, lo que permite disminuir el desgaste de la herramienta de corte. Los latones con plomo tienen una excelente maquinabilidad, buena resistencia mecánica y resistencia a la corrosión. También proporciona hermeticidad a la presión sellando los poros de contracción. Se puede encontrar en piezas de automóvil, accesorios de fontanería y conectores eléctricos.

El aluminio hace que el latón sea más fuerte y resistente a la corrosión. El aluminio también hace que se forme en la superficie una capa dura muy beneficiosa de óxido de aluminio (Al2O3) que es fina, transparente y autorreparable. Uso principal: accesorios para conducciones de agua potable.

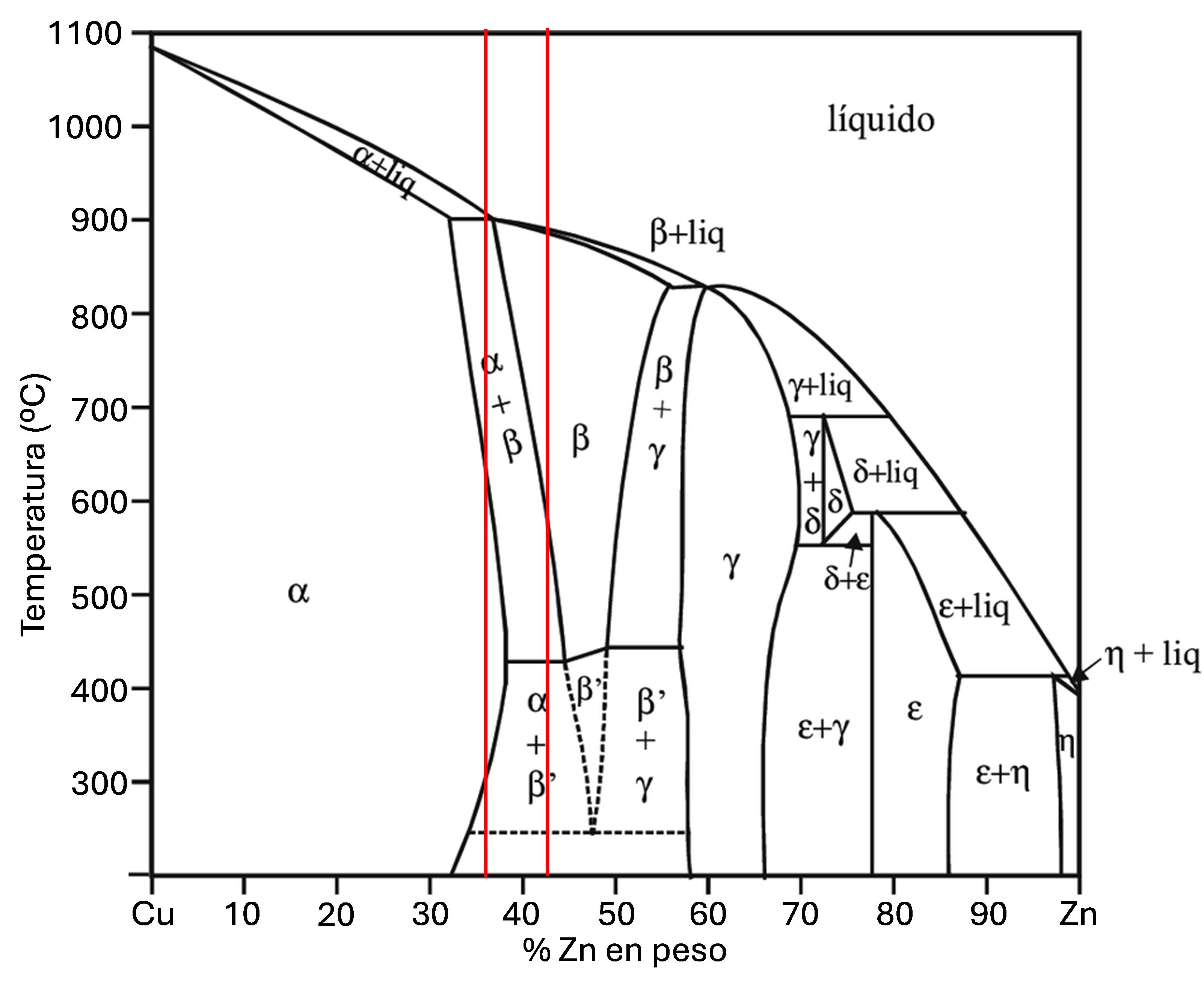

Diagrama binario Cu-Zn. Zona de latones estudiada.

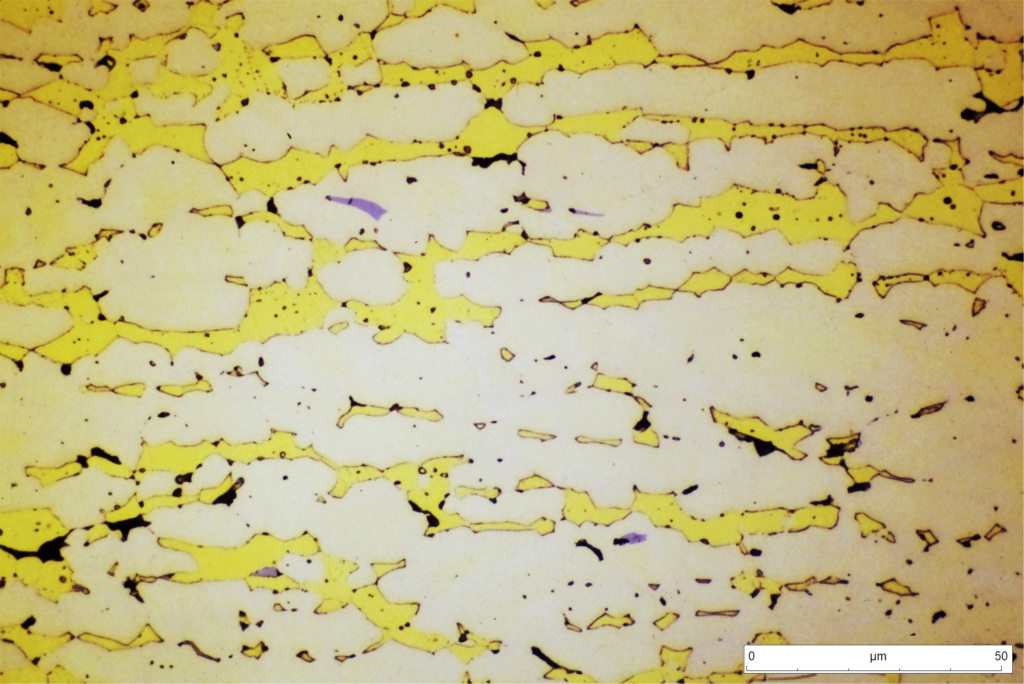

Latón CuZn36Pb. Se aprecian las fases α, clara, rica en Cu; β’, más obscura, con mayor contenido en Zn; Pb, color negro, en los límites de α y β’.
Latón CuZn36Pb. Se aprecian las fases α, clara, rica en Cu; β’, más obscura, con mayor contenido en Zn; Pb, color negro, en los límites de α y β’.

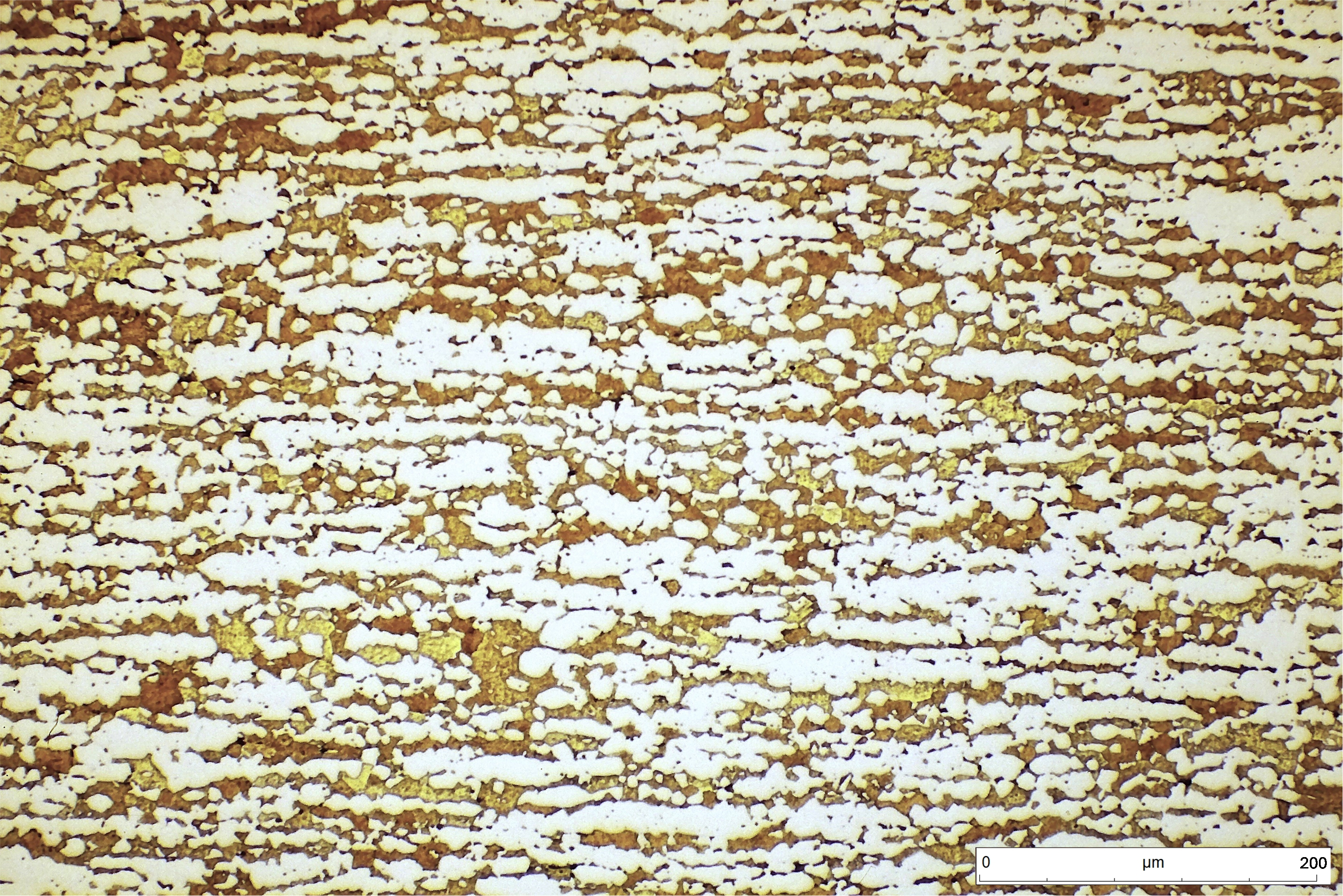

Latón CuZn38Al, mostrando las dos fase, α, clara, y β’ oscura.

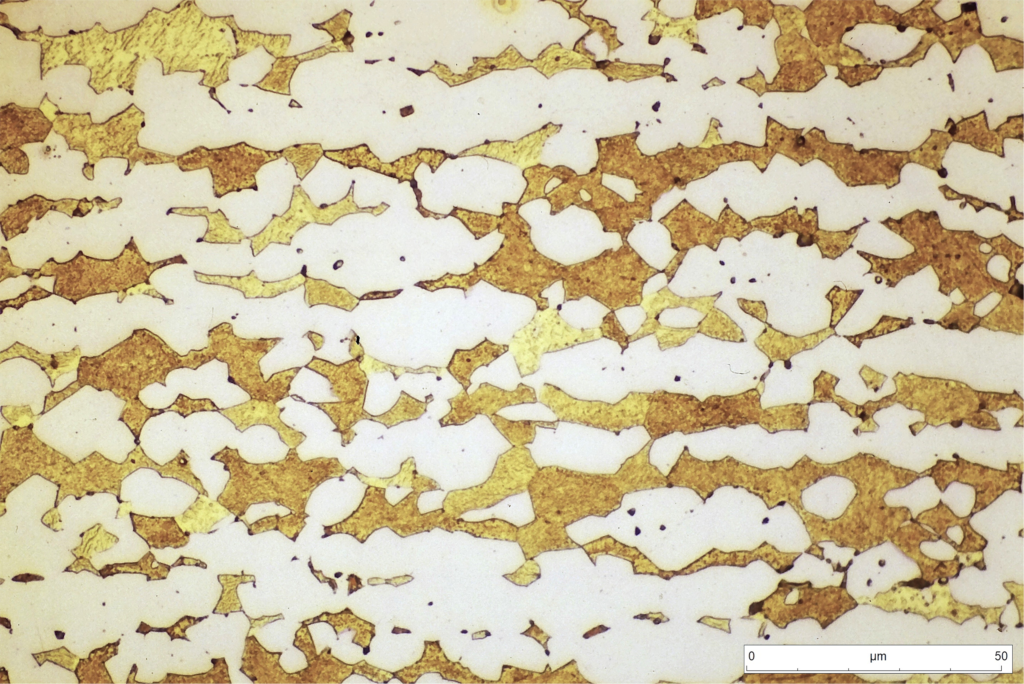

Detalle de la microestructura anterior. Puede apreciarse que el contenido de fase β’ es superior a la del latón CuZn36Pb, debido a du mayor contenido en Zn.
Detalle de la microestructura anterior. Puede apreciarse que el contenido de fase β’ es superior a la del latón CuZn36Pb, debido a du mayor contenido en Zn.

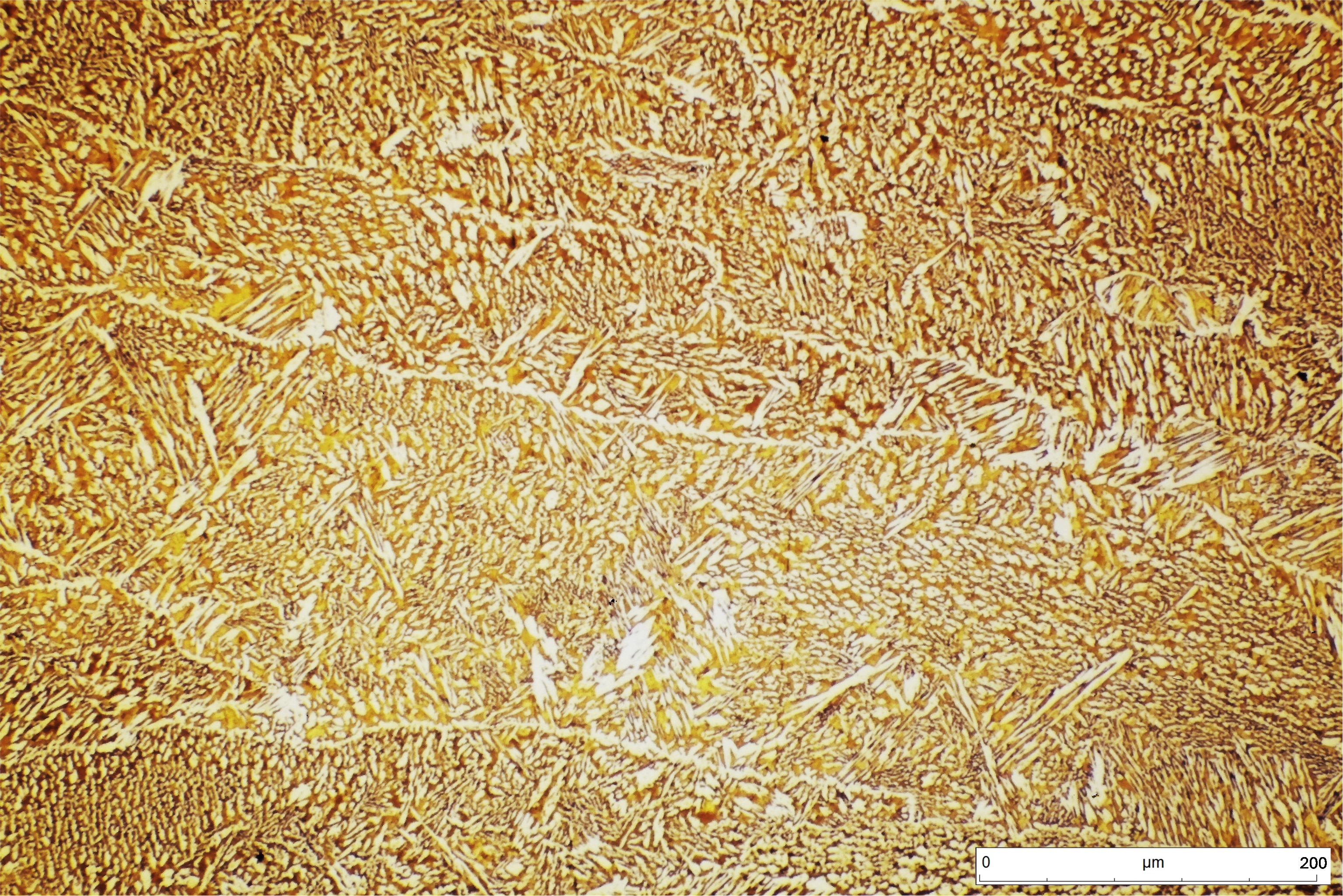

Latón CuZn42Al, estructura de solidificación, mostrando las estructuras columnares de las dendritas

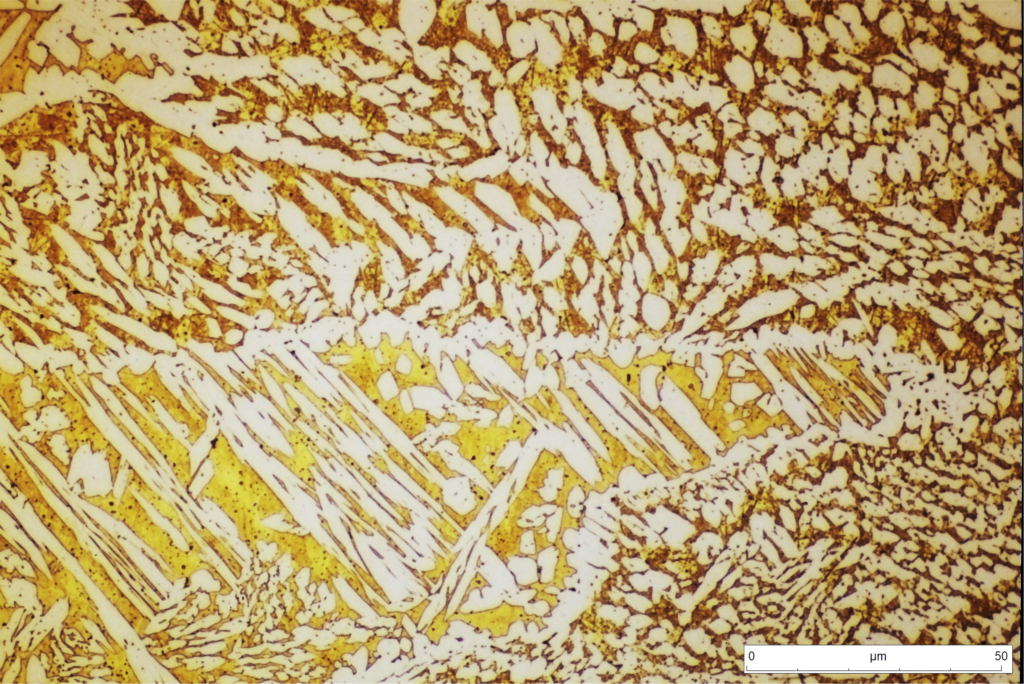

Detalle de la microestructura anterior . Se pueden apreciar las dendritas, de fase α, y la fase β’ interdendrítica.
Detalle de la microestructura anterior . Se pueden apreciar las dendritas, de fase α, y la fase β’ interdendrítica.
¡Valora este artículo!
Contenido
0
Claridad de la explicación
0
Calidad de las imágenes
0
¿Cuánto has aprendido?
0
Promedio
 yasr-loader
